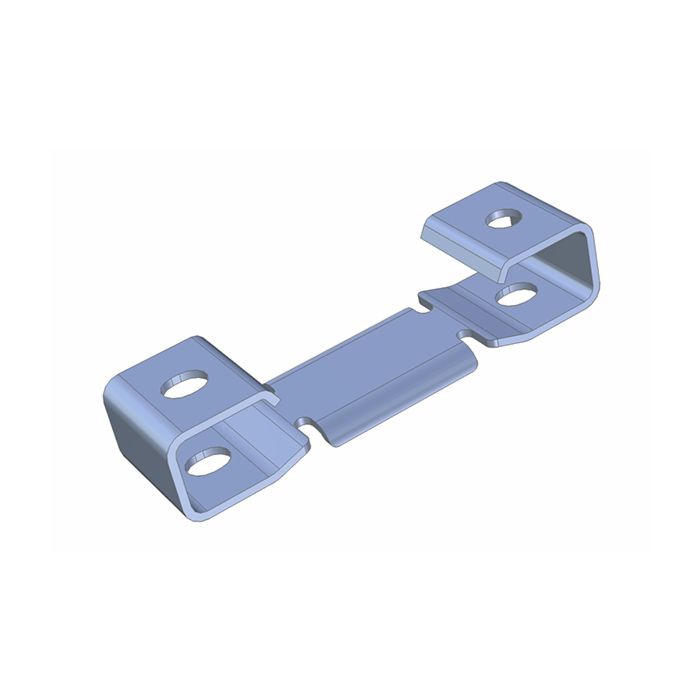

Befestigungsset PKIT091 (2 Stk.)

Die Montage des Gerätes erfolgt durch zwei Halteklammern (Befestigungsset). Diese werden mit den Schrauben M5 x 20 mm befestigt. Der Bohrlochabstand beträgt 50 mm. Das Gerät kann isoliert (durch Verwendung der Isolierringe zwischen Schraube und Halteklammer) oder nicht isoliert montiert werden. Die minimale M5-Bohrlochtiefe beträgt 6 mm für isolierte Montage und 8 mm für nicht isolierte Montage. Der Abstand der Halteklammern kann frei gewählt werden, er sollte jedoch 1/3 der Gerätelänge nicht unterschreiten. Das Gerät ist in der Halteklammer bei gelösten Schrauben längsverschiebbar, sodass z. B. der Nullpunkt des Ausgangssignals noch über die Befestigungsjustage nachträglich eingestellt werden kann.

► Befestigungsset für magnetostriktive Positionssensoren MAB

► Der Bohrlochabstand beträgt 50 mm
